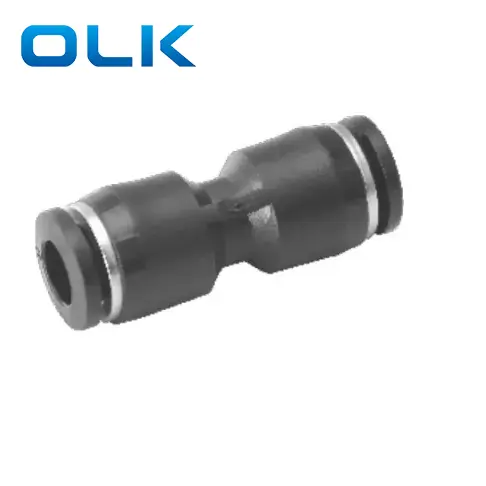

PU Union Прямий поштовх у трубці-це конструкція роз'ємів для підключення для використання з трубами PU (Polyurethane) у пневматичних системах.
Вони пропонують швидку установку, сильну герметизацію та легку демонтаж, що робить їх ідеальними для повітряних інструментів, циліндрів та обладнання для автоматизації.
Доступний у різних типах, таких як прямий, ліктьовий, трійник та перегородка, з різними розмірами нитки, щоб відповідати широкому спектру застосувань.
|
Упорядкування коду |
|||
|
Пу |
8 |
- |
01 |
|
Модель |
Розмір трубки (метрика) |
|
Розмір трубки (метрика) |
|
Серія PU Series |
4: 4 мм |
|
4: 4 мм |
|
|
6: 6 мм |
|
6: 6 мм |
|
|
8: 8 мм |
|
8: 8 мм |
|
|
10: 10 мм |
|
10: 10 мм |
|
|
12: 12 мм |
|
12: 12 мм |
|
|
14: 14 мм |
|
14: 14 мм |
|
|
16: 16 мм |
|
16: 16 мм |
|
Рідина |
Повітря/вода (умовно)/вакуум |
|
Робочий тиск |
0-1.0mpa |
|
Вакуумний тиск |
-100 кПа (10 Торр) |
|
Робоча температура |
-10-60 ℃ |
|
Матеріал |
Nylon (PA), поліуретан (PU) |
|

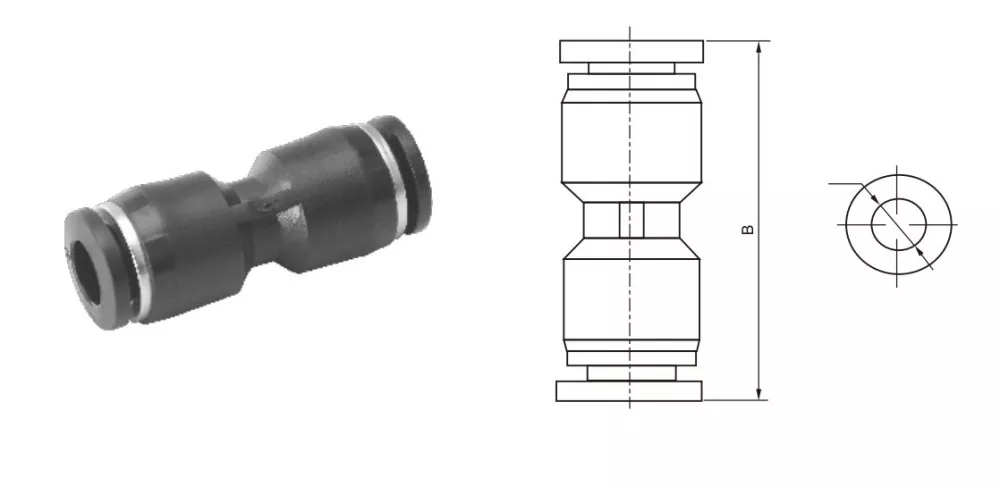

Дюймова трубка |
Метрична трубка |
FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
ПУ-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
ПУ-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Поширена посилання на перетворення розміру імперської нитки |
||
|
Імператорський розмір |
Прибл. Метрика (мм) |
Формула перетворення |
|
1/8 |
3,2 мм |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 мм |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 мм |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 мм |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 мм |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 мм |
1 ÷ 2 × 25,4 = 12,7 |
Різниця між фурнітурою PU та PG фітингів?
PU з'єднує один і той же повітряний шланг з обох боків, PG з'єднує повітряний шланг з різними діаметром з обох боків
